GIGABYTE AORUS RTX 5080 Infinity 採用奇特的 PCB 設計

最近 Chiphell 拆解了 GIGABYTE AORUS RTX 5080 Infinity Wood，該卡因應散熱設計關係，採用了特殊的 PCB 設計，將前面鏤空讓風扇可以直接廢熱帶出。實際上應該 GIGABYTE Infinity  顯卡都是相同設計，畢竟散熱器幾乎是一樣。

RTX 5090 FE 實際也是類似的設計，但前面 IO 的部分是利用排線連接，而 GIGABYTE Infinity 則是 PCB 鏤空，中間留下三條細細的 PCB 肉體，拿來走線。但看起來極細，有點令人不安，尤其是現在散熱器重量都相當可觀，如果有點下垂，或是顯卡支撐器稍微撐了高一點…

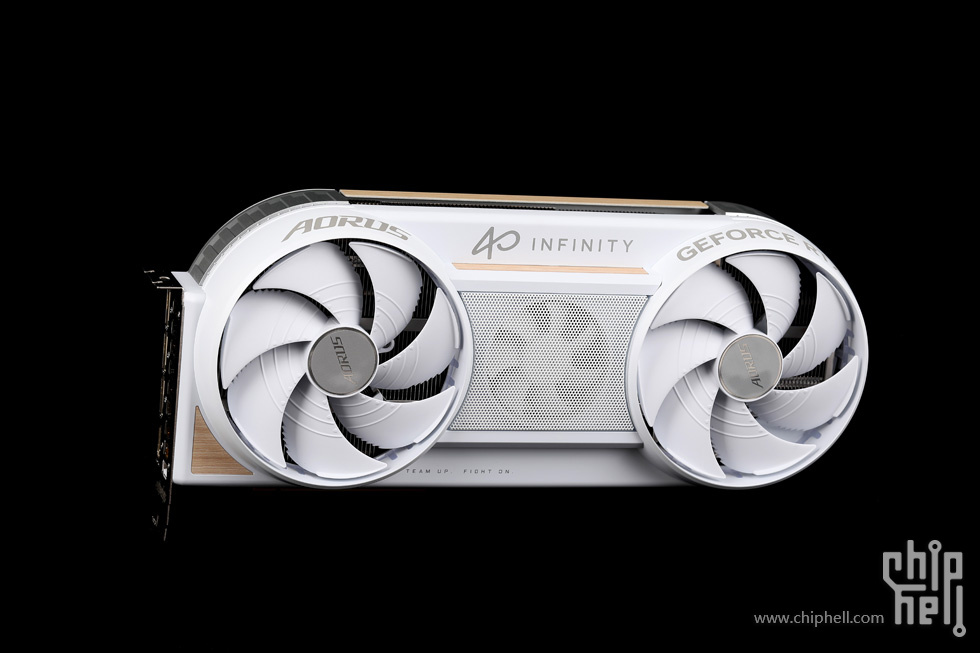

GIGABYTE AORUS RTX 5080 Infinity Wood，後綴字樣也就是加了木紋元素。白色加上木紋還不錯。

顯卡分解

採用三顆風扇，兩大一小，中間是輔助用。

散熱器框罩。

記憶體以及 GPU 核心透過 VC 均熱板散熱，其中 GPU 核心使用的是專用複合金屬導熱膏，兼具液態金屬與矽脂的特性，記憶體則是使用導熱凝膠進行接觸散熱。

散熱器一共用上了9根熱導管。

PCB 左側因應風扇而挖空設計。

僅剩三根極細的肉體與 I / O 區域連接，這三條內部是有線路，如有拆裝需求要相當留意。如果發現顯示輸出好像有點問題，那可能….

RTX 5080 的 GB203-400 GPU。使用了混合金屬的複合式 GPU 導熱膏。周圍的電容均採用滴膠覆蓋，以防止混合式導熱膏因意外洩漏而導致的短路。在核心基板的最外圈還打有一層矽脂以作為第二層的額外防護。

17相供電。

側接線的 16pin  電源接頭。

詳細評測可參考來源。
